在電子產品開發設計中，通常會用到ESD二極管，ESD二極管的作用是利用其快速（納秒級）的放電速度，將通過線路中上千伏或萬伏級的靜電瞬間泄放到GND。

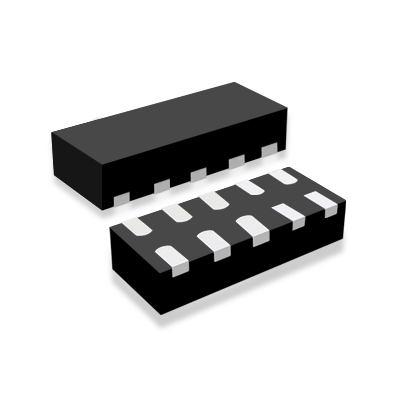

什么是ESD二極管？

ESD二極管是近幾年才發展起來的一種二極管，用于靜電防護。它是通過增加PN結的面積來擴展導通電流,用法與穩壓二極管類似，都是需要并聯在線路中。當線路上的瞬態電壓超過電路的正常工作電壓并達到ESD二極管的工作電壓時，這時管子就開始工作。

ESD二極管的工作原理是什么？

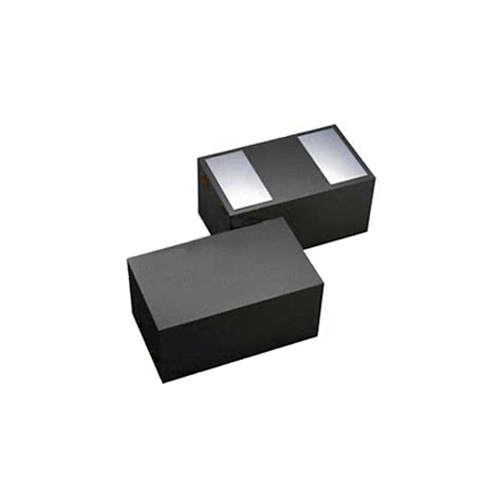

當達到工作條件時發生雪崩，瞬間將線路的靜電釋放到GND，使被保護的電路免遭靜電沖擊，防止超額電壓或電流燒毀電路器件。采用層疊結構，具有極低的電容特性，可選擇SOD882封裝（相當于0402），SOD523（相當于0603）等封裝系列。

ESD二極管的選型怎么選？

在選用ESD二極管時，要注意擊穿電壓應該比線路最高的工作電壓或者信號電平的最大電壓值大；根據線路上可能出現的最大浪涌電流來選擇脈沖峰值電流合適的型號。
